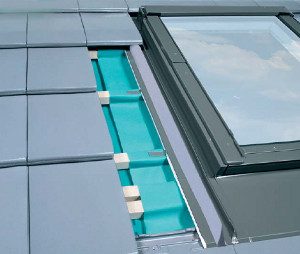

EZV-F pentru țiglă ceramică plată

Descriere

Ramele EZV-F flashing sunt concepute pentru realizarea unei îmbinări etanșe între ferestrele de mansardă și învelitorile din țiglă plată. Elementele ramei facilitează montajul pe acest tip de învelitoare și permit integrarea corespunzătoare a ferestrei în structura acoperișului.

În varianta standard, ramele EZV-F permit montarea individuală a ferestrelor de mansardă. Acestea pot fi, de asemenea, configurate pentru combinarea ferestrelor în configurație orizontală, verticală sau în bloc.

Ramele pot fi utilizate pe acoperișuri cu următoarele înclinații:

• între 15 ° și 90 ° la nivelul de încastrare N (+3 cm) și V (0 cm);
• între 20 ° și 90 ° la nivelul de încastrare J (-3 cm).

Sunt disponibile și în varianta ESS-F, destinată ferestrelor de evacuare a fumului, precum și în varianta EZW-F, destinată ferestrelor termoizolate de acces pe acoperiș.

Alcătuirea ramelor EZV-F

Ramele EZV-F sunt alcătuite din patru componente principale: partea inferioară, cele două părți laterale și partea superioară, precum și dintr-un jgheab destinat drenării condensului. Partea inferioară este prevăzută cu o bandă de butil destinată fixării șorțului de învelitoare.

Componentele ramelor EZV-F

1 – partea superioară
2 – partea inferioară
3 – părțile laterale cu burete de etanșare
4 – jgheab pentru drenarea condensului
5 – cleme de fixare
